본지 2015년 12월호에서 문도르프 MA30의 제작기를 소개한 적이 있다. 당시 제작기와 더불어 국내에 정식으로 공급되었던 DIY KIT는 예상대로 단숨에 완판 되었고, 2차 추가 물량에 대한 요청과 기대를 높일 수밖에 없었다. 그리고 이런 갈증을 해소해 줄 새로운 스페셜 버전이 드디어 정식 수입되어 다시 한 번 제작기를 다루고자 한다.
MA30은 이미 잘 알려진 것처럼 문도르프에서 창립 30주년을 맞아 기획한 DIY용 KIT 상품이다. 특히 문도르프와 아큐톤의 만남을 통해 완성된 스피커라는 아주 특별한 의미를 지니고 있다. 우선 이번에 새롭게 소개된 스페셜 버전이 기존 스탠더드 버전과 어떻게 다른지 간단히 살펴보겠다.
새로운 스페셜 버전에서는 바이와이어링 방식의 네트워크로 변경되었다. 덕분에 크로스오버 주파수를 기준으로 고역과 저역이 철저히 분리된 구조로 되어 있다. 외부에서는 단순히 싱글와이어링 방식으로 생각할 수 있지만, 실제 네트워크 회로에서는 바인딩포스트를 고역과 저역 분리 타입으로 업그레이드시킨 것이다. 단, 내부 패턴으로 정리되어 있어, 연결 방법은 기존과 동일하다. 크로스오버 주파수는 3.45kHz로 동일하지만, 철저히 청감을 고려한 튜닝으로 고역 필터는 -6dB 설계로 이루어져 있다.
스페셜 버전의 핵심인 네트워크에 사용된 부품들을 살펴보자. 우선 콘덴서의 경우 동사의 최고급 콘덴서인 슈프림 시리즈의 후속으로 새롭게 개발된 오일 방식의 MCap SUP EVO Alu. Oil을 적용하고, MCap EVO Oil과 MCap EVO로 재튜닝함으로써 중·고역의 사운드 성향을 재정립하고 있으며, 고역의 투명도 역시 변화를 주고 있다. 중·저역의 필터와 음질에 가장 많은 영향을 끼치는 코일은 에어 코일 버전 중 99.997%의 구리 재질의 포일을 사용한 MCoil OFC 시리즈를 사용, 음악적인 질감과 저역의 두께감을 더욱 잘 표현해 주고 있다. 기존보다 업그레이드된 CFC 12Awg를 사용하여 코일의 표면적을 더욱 넓혔다. 저항의 경우는 메탈 옥시드 필름 저항에서 마치 파워 트랜지스터 형태 같은 PBH 저항으로 변경되어, 네트워크 부분은 전체적인 업그레이드가 확실히 이루어졌다.

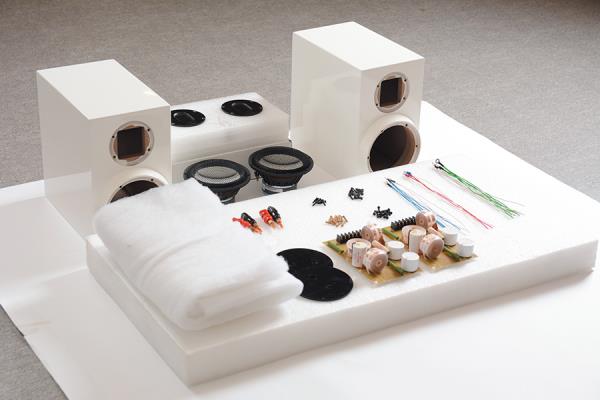

새로운 스페셜 버전에서는 네트워크에 대폭적인 변경을 통해 한층 더 음악적인 튜닝이 돋보이는 모델로 접근되었고, 네트워크의 외관만 비교해 보아도 새로운 스페셜 버전의 소리를 짐작하게 할 만큼 차별화된 버전으로 출시되었다. 이제 간단히 KIT 조립을 살펴보도록 하겠다.

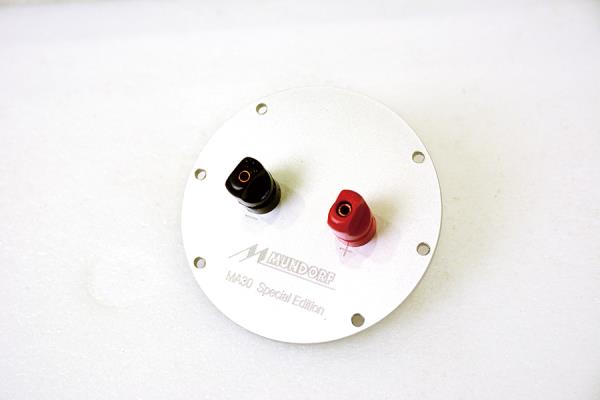

| 01 |  바인딩포스트 단자 체결
새로운 알루미늄 바인딩포스트 패널에 + 측은 적색, - 측은 흑색 바인딩포스트를 홈에 맞추어 삽입 후 너트와 와셔를 순서대로 체결한다. 이때 바인딩포스트는 플라스틱으로 제작된 제품이기 때문에 너트 고정 시 너무 강한 힘으로 고정하지 않고, 꽉 조여진 느낌이 들 정도까지만 고정한다.

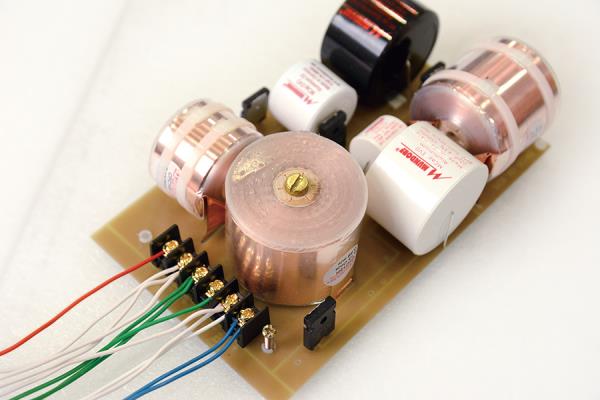

| 02 |  네트워크 선 연결 및 장착

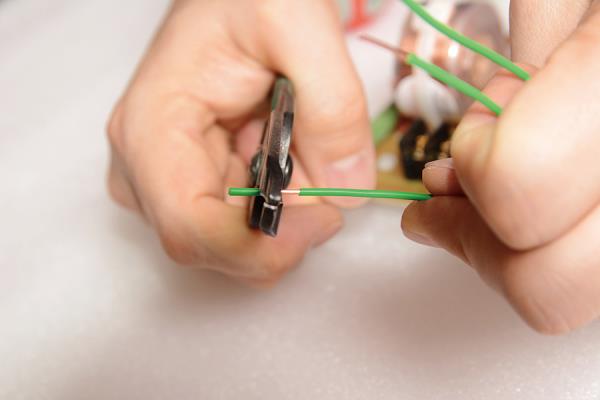

① 네트워크 단자부에 케이블을 연결하기 전 케이블 피복을 스트리퍼 공구를 이용하여 1cm 정도 벗겨낸다.



② 바인딩포스트 케이블 - 단자 정면에서 보았을 때 좌측 기준 세 번째와 네 번째 단자가 바인딩포스트이다. 좌측 기준 세 번째가 (+)단자로 녹색(+) 케이블을 연결하고, 좌측 기준 네 번째가 (-)단자로 흰색(-) 케이블을 연결한다.
③ 트위터 케이블 - 단자 정면에서 보았을 때 가장 좌측 두 개 단자가 트위터용이다. 좌측 기준 첫 번째가 (+)단자로 적색(+) 케이블을 연결하고, 좌측 기준 두 번째가 (-)단자로 흰색(-) 케이블을 연결한다.
④ 우퍼 케이블 - 단자 정면에서 보았을 때 좌측 기준 다섯 번째와 여섯 번째 두 개 단자가 우퍼용이다. 좌측 기준 다섯 번째가 (-)단자로 흰색(-) 케이블을 연결하고, 좌측 기준 여섯 번째가 (+)단자로 청색(-) 케이블을 연결한다.
⑤ 3종류의 케이블을 순서대로 연결하면 네트워크는 간단하게 완성된다.

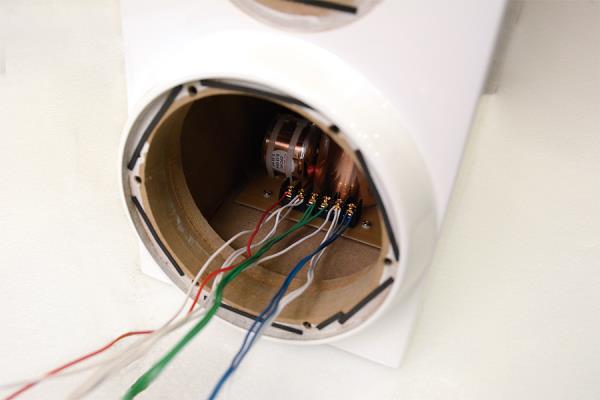

⑥ 이제 캐비닛 내부 바닥면에 네트워크를 장착한다. 캐비닛 내부 공간이 좁아 6곳의 위치를 미리 확인한 뒤 조심스럽게 체결하도록 한다.

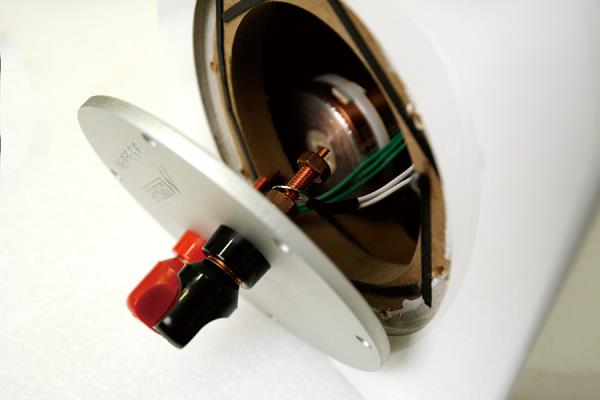

| 03 |  스피커 터미널 패널 장착

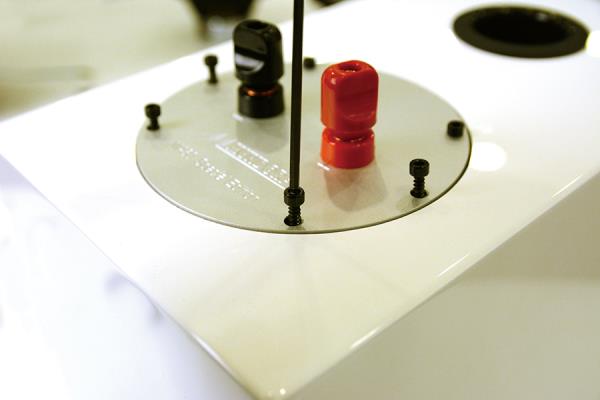

① 캐비닛 후면 하단 구멍에 녹색 선(+)을 적색 단자에 연결하고, 흰색 선(-)을 흑색 단자에 연결한 뒤 바인딩포스트에 꽂은 후 너트를 체결한다.



② 케이블 연결 후 인클로저에 전용 나사로 체결한다. 이때 한 번에 하나씩 조이지 말고 볼트를 조금씩 자리를 잡아가면서 전체적인 균형을 맞추어 체결하도록 한다.

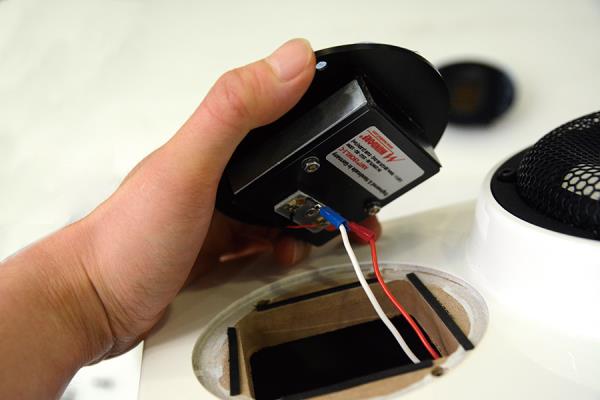

| 04 |  트위터 장착
① 전면 상단 구멍에 적색(+)과 흰색(-)의 트위터 케이블을 빼내고, 케이블을 극성에 맞게 AMT 트위터 단자에 연결한다.
② 극성은 좁은 적색 단자가 (+) 측, 넓은 청색 단자가 (-) 측이다.

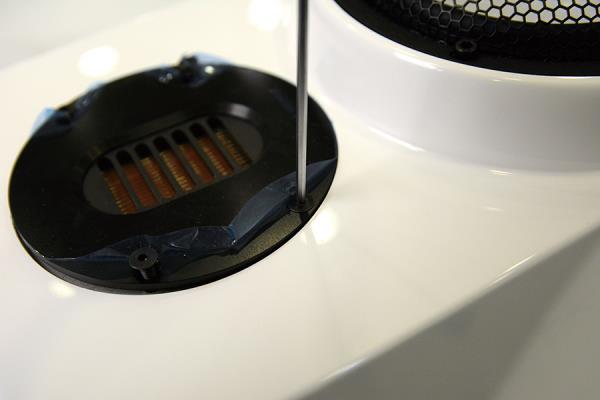

③ 케이블 연결 후 트위터를 전용 나사로 체결한다. 이때 주의할 점은 트위터는 강한 자력이 있기 때문에, 볼트가 트위터에 붙지 않도록 조심스런 작업이 필요하다. 한 번에 볼트 전체를 체결하지 않고, 대칭으로 조금씩 조여 가며 고정한다.

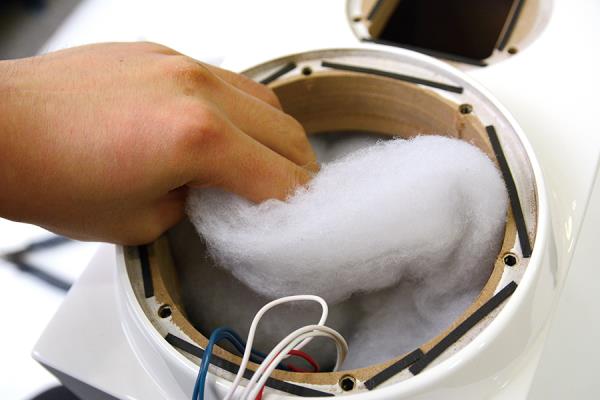

| 05 |  내부 흡음재 설치
내부 흡음재는 스피커 내부 정재파 방지와 내부 부품들의 공진 현상을 억제하기 위해 설치하게 되는데, 바닥 네트워크와 후면 단자 부위를 중심으로 골고루 퍼지도록 솜을 채운다.

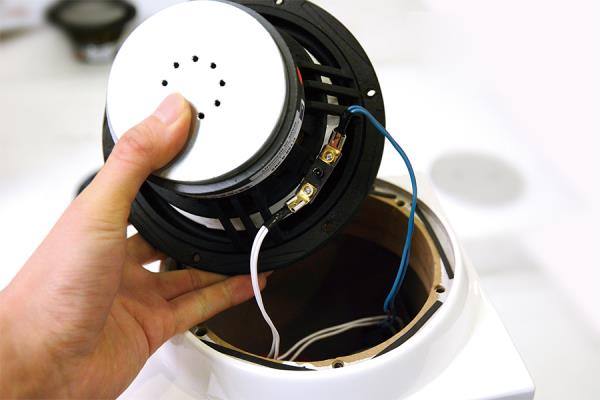

| 06 |  우퍼 장착
① 전면 하단 구멍에 청색(+)과 흰색(-)의 우퍼 케이블을 빼내고, 케이블을 극성에 맞게 우퍼 단자에 연결한다.

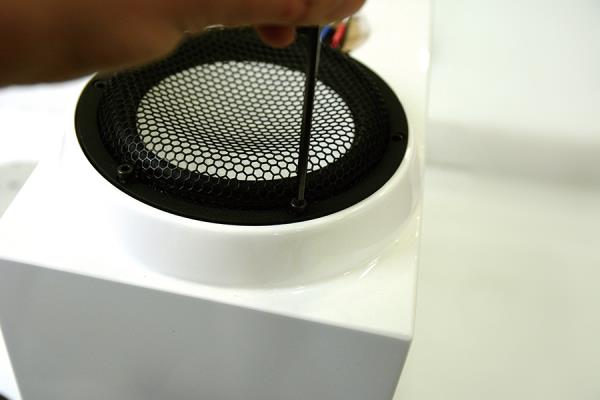

② 케이블 연결 후 유닛 전용 나사로 체결한다. 체결 시 한 번에 하나씩 조이지 말고 볼트를 조금씩 자리를 잡아가면서 전체적인 균형을 맞추어 체결하도록 하자.




| 07 |  다른 채널 스피커 시스템도 동일한 방법으로 반복하여 조립하면 드디어 완성이다. 마지막으로 완성된 MA30 SE를 테스트기를 통해 스피커의 임피던스가 8Ω이 나오는지 확인한다. 만약 테스트기가 없는 경우 이 과정은 생략해도 된다.

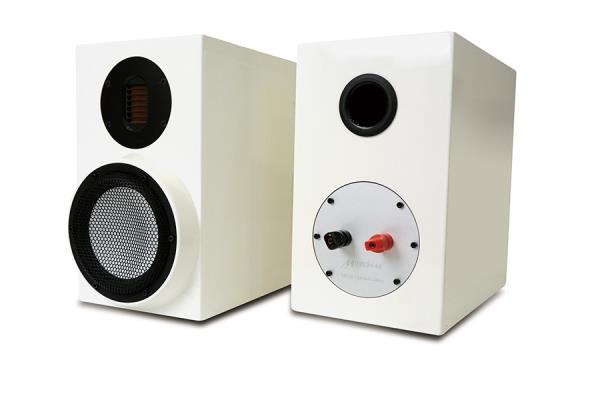

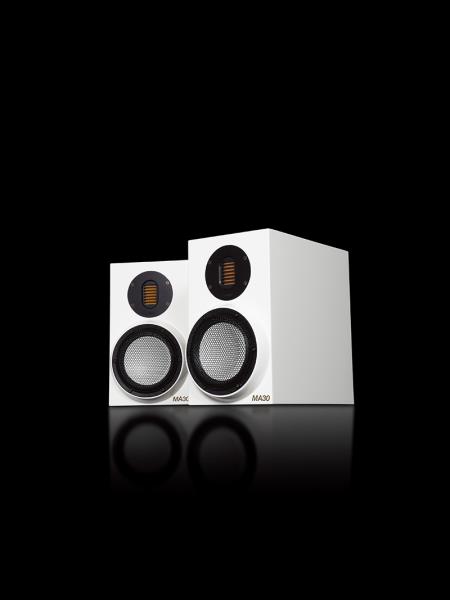

문도르프 MA30 스페셜 버전을 살펴보면서, 왜 문도르프가 이 제품에 대해 자부심을 가지는지 재확인하는 자리가 되었다. 과연 메이저 브랜드에서 아큐톤과 문도르프의 결합으로 MA30과 동급의 스피커를 1,000만원 이하에서 출시할 수 있을지 궁금증도 생긴다. 그만큼 문도르프가 창사 30주년을 맞아 DIY용 KIT 제품으로 소개한 새로운 MA30 SE는 파격적인 가격과 그들만의 저력으로 탄생된, 독보적인 스피커라고 볼 수 있다.

▶ 수입원 : D.S.T.KOREA (02)719-5757
▶ 가격 : 390만원



문도르프 MA30 스탠더드 조립기는 2015년 12월호에 자세히 소개되어 있다.
